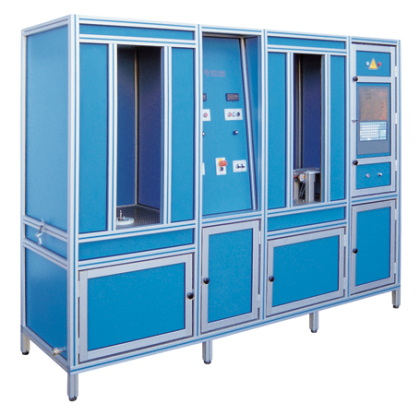

Drucktestanlage zur Druckprüfung von CO2-Feuerlöschgeräten und Stahlflaschen mit großkonischem CO2-Innengewinde (W 21,8 x 1/ 1/4")

Max. Durchmesser: 140 mm

Min. Durchmesser: 60 mm

Max. zulässige Höhe: 1100 mm

Zwei voneinander getrennte Spannpositionen ausgestattet mit Schnellprüfadapter. Diese sind entsprechend der Druckbehältergröße mit einem entsprechend langen Steigrohr auszustatten

Adaptierung der Druckbehälter erfolgt am Schnellprüfadapter, dabei wird ein Druckbehälter kopfüber am Adapter aufgesetzt.

Spannen der Druckbehälter erfolgt pneumatisch

Die Steuerung des gesamten Ablaufs erfolgt über SPS

Der Prüfvorgang wird mittels START-Knopf manuell ausgelöst. Der Ablauf des Prüfvorgangs erfolgt automatisch über SPS.

Während des Druckaufbaus ist der Prüfbereich durch eine Schiebetür gesichert. Die Wasserbefüllung erfolgt über die Druckleitung direkt in den Druckbehälter. Das Wasser wird mittels Pumpe direkt aus der Wasserwanne in den Druckbehälter gefördert.

Der Druckbaufbau erfolgt mittels druckluftangetriebener Einkolbenpumpe (alle wasserberührenden Teile sind aus Edelstahl gefertigt)

Druckerfassung erfolgt mittels Drucksensor und wird auf einem Digitaldisplay angezeigt.

Abschaltung des voreingestellten Prüfdrucks erfolgt automatisch; Anzeige des momentanen Druckwerts am Display.

Kontrolle des Prüfdrucks nach Ablauf der eingestellten Haltezeit erfolgt automatisch, Signalisierung bei nicht erfolgreicher Druckprüfung.

Bei erfolgreicher Druckprüfung erfolgt automatisch die Entleerung der Druckbehälter mittels Druckluftunterstützung. Das Wasser wird direkt in die Wasserwanne geleitet.

Druckprüfung wird an jedem Druckbehälter einzeln vorgenommen.

Drucktestbereich Hochdruck 0 – 450 bar

Drucktest bzw. Bestückung der Schnellprüfadapter erfolgt wechselseitig.

Luftdruckangetriebene Wasserentleerung

Innenbeleuchtung der Prüfanlage

Steuerung der Datenspeicherung über PC

Möglichkeit, die Löscherdaten mittels Tastatur einzugeben

Druckerfassung und Aufzeichnung des Druckverlaufs erfolgt über Softwareprogramm und wird auf dem Bildschirm dargestellt.

Als Hoch- und Niederdruckversion HD-ND1+1 erhältlich
