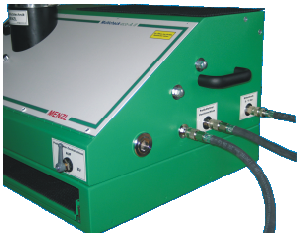

Beschreibung

Hochautomatisiertes, computerunterstütztes Prüfgerät zur statischen und dynamischen Prüfung von Vollmasken, Lungenautomaten und Pressluftatmern im Nieder- und Mitteldruckbereich. Durch die so weit als möglich automatisierten Prüfabläufe bietet dieses Prüfgerät einen erheblichen Bedienungskomfort. Hinweise an den Prüfer bei erforderlichen manuellen Tätigkeiten schließen Fehlbedienungen weitgehend aus. Erforderliche Prüfdrucke im Niederdruckbereich werden vollautomatisch eingestellt.

Das Grundgerät ist für die Prüfung von Geräten mit Rundgewinde und Eurokupplung ausgelegt. Mittels Übergangsadapter können Geräte unterschiedlichster Hersteller und Anschlussarten geprüft werden. Die im Prüfgerät eingebauten elektronischen Meßstellen ermöglichen die direkte Übernahme der aufgenommenen Meßwerte in die MENZL Prüf- und Verwaltungssoftware. Eine im Prüfgerät integrierte 10 l/min Pumpe erlaubt Öffnungs- und Schließdruckprüfungen für Lungenautomaten.

Über Erweiterungsmodule kann das Prüfgerät für die Durchführung von Prüfungen im Hochdruckbereich sowie mit künstlicher Lunge ausgestattet werden.

Zahlreiche Optionen wie zum Beispiel Tastaturlade, integrierter Zweitanschluß-Belastungssimulator oder Schutzanzug-Füllanschluß erlauben den Ausbau des Funktionsumfanges des Prüfgerätes. Für die einfache Prüfung von Masken mit 5-Punkt-Aufhängung steht eine nachrüstbare pneumatische Spannvorrichtung zur Verfügung.

• Dichtprüfung Lungenautomat ohne Mitteldruck
• Dichtprüfung Lungenautomat mit Mitteldruck
• Öffnungsdruck von Normaldruck-Lungenautomaten
• Zuschaltdruck von Überdruck-Lungenautomaten
• Schließdruck von Überdrucklungenautomaten
• Mitteldruck statisch
• Maskendichtprüfung
• Öffnungsdruck Ausatemventil Überdruckmaske
• Dichtprüfung von Vollschutzanzügen (mit Zubehör)
• Dichtprüfung der Ausatemventile von Vollschutzanzügen (mit Zubehör)

• Maskenprüfkopf mit Messpunkt im Augenraum und integriertem Geräteanschluß im Mundbereich
• Prüfkopf pneumatisch aufblasbar
• Mitteldruckanschluss für PA und LA
• Saugpumpe mit Konstantdosierung für Unterdruckdichtprüfung Maske bzw. Öffnungsdruck Lungenautomat
• Druckpumpe mit Konstantdosierung für Überdruckdichtprüfung Maske bzw. Prüfung Ausatemventil Überdruckmaske
• Niederdruck-Messstelle +-30 mbar - Güteklasse 0,5%
• Mitteldruck-Messstelle 0-16 bar - Güteklasse 0,5%
• USB AD-Wandlerkarte (im Prüfgerät eingebaut)
• Silikonspray für Prüfkopf
• Prüf- und Verwaltungssoftware
• Benutzerhandbuch

Die EDV-Anlage ist in der Grundausstattung nicht enthalten und kann von uns mitgeliefert oder beigestellt werden.

Technische Daten (Grundgerät)

• Abmessungen BxHxT 750 x 290 x 550 mm
• Gewicht 40 kg
• Stromversorgung 230V; 50 Hz; 700 W
• Niederdruck-Meßstelle +-30 mbar (±0,5% vom Endwert)
• Mitteldruck-Meßstelle 0-16 bar (±0,5% vom Endwert)
• Geräteanschluss Rundgewinde EN 148-1
• Mitteldruckanschluss mit Eurokupplung

Über zahlreiche Module kann der Funktionsumfang des Grundgeätes zur Durchführung von Prüfungen im Hochdruckbereich sowie mit künstlicher Lunge erweitert werden. Die Nachrüstung eines Prüfgerätes mit Zusatzmodulen muß in unserem Werk durchgeführt werden.

Modul HD-1 (Hochdruckteil 1)

Hochdruckteil mit Druckentnahme aus einer Preßluftflasche. Vor der Prüfung wird der Hochdruckbereich des Prüfgerätes durch Öffnen und Schließen des Flaschenventiles unter Druck gesetzt. Während der Prüfung wird der Druck schrittweise abgebaut und die jeweil erforderlichen Prüfungen in den einzelnen Druckbereichen durchgeführt. Das Absenken des Druckes erfolgt automatisch über die Software.

Dieses Modul kann nicht mit den Modulen "Künstliche Lunge" kombiniert werden.

Modul HD-2 (Hochdruckteil 2)

Hochdruckteil mit Druckentnahme aus einem Speicher. Vor der Prüfung wird der Hochdruckbereich des Prüfgerätes durch Öffnen und Schließen eines Magnetventiles unter Druck gesetzt. Während der Prüfung wird der Druck schrittweise abgebaut und die jeweil erforderlichen Prüfungen in den einzelnen Druckbereichen durchgeführt. Das Absenken des Druckes erfolgt automatisch über die Software.

Dieses Modul kann nicht mit den Modulen "Künstliche Lunge" kombiniert werden.

Modul HD-3 (Hochdruckteil 3)

Hochdruckteil mit Druckentnahme aus einem Speicher. Erforderliche Prüfdrücke werden durch eine automatisierte Regeleinrichtung über die Prüfsoftware eingestellt. Während der Prüfung kann die Druckregelung beliebig in positiver oder negativer Richtung erfolgen.

Dieses Modul kann mit den Modulen "Künstliche Lunge" kombiniert werden.

Modul KL-1 (Künstliche Lunge 1)

Künstliche Lunge 40x2,5 l/min. Ermöglicht die Durchführung von Veratmungsprüfungen mit 40 x 2,5 l/min.

Modul KL-2 (Künstliche Lunge 2)

Künstliche Lunge 40x2,5 und 25x2 l/min. Ermöglicht die Durchführung von Veratmungsprüfungen mit 40 x 2,5 oder 25x2 l/min.

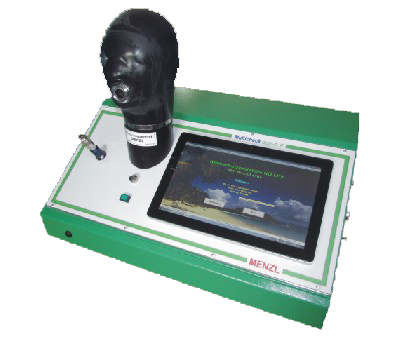

Modul TPC (Integrierter Touchscreen PC)

Ein spezieller in die Frontplatte eingebauter PC erlaubt die Bedienung der Prüfgerätesoftware mittels Touchscreen. Besonders wenn das Prüfgerät im mobilen Einsatz Verwendung finden soll, ist dies eine praktikable Lösung da kein aufwändiges An- und Abstecken von Kabelverbindungen notwendig ist.

• Manuelle Mitteldruckerhöhung bis 15 bar
• Mitteldruckmeßstelle 0-25 bar
• Zweitanschluss-Belastungssimulator manuell
• Zweitanschluss-Belastungssimulator automatik
• CSA Prüfautomatik
• Pneumatische Maskenspannvorrichtung
• Zweipunkt-Prüfvorrichtung
• Integrierter Touchscreen-PC
• Tastaturlade
• Tragegriffe
• Farbe und Frontplattenbeschriftung
• Barcodesystem zur Geräteidentifizierung
